81-717/81-714 и 81-717.5/714.5

Модератор: Nomernoy

81-717/81-714 и 81-717.5/714.5

Сообщение Nomernoy » 19 сен 2007, 21:25

Наконец то настало время для этой темы. Вагоны модели 81-717.5 / 81-714.5 являются самой массовой серией. Их было выпущено более 4300.Вагоны этой модели трудятся почти во всех метрополитенах РФ и СНГ(кроме Казани и Днепропетровска).
Вагоны модеелй 81-717.5 и 81-714.5 являются модификацией вагонов 81-717 и 81-714. Их серийное производство освоено на Мытищенском машиностроительном заводе и Ленинградском вагоностроительном заводе имени И.Е.Егорова в 1988 г.
Базовую модель вагонов 81-717 (81-714) выпускают с 1977 г. на ММЗ и с 1980 г. на заводе им. И.Е.Егорова.
Вагоны метрополитена моделей 81-717.5 и 81-714.5 предназначены для перевозки пассажиров на линиях метрополитена в составах, управляемых либо в "одно лицо" (машинист), либо поездной бригадой (машинист и помощник машиниста). С этой целью вагоны приспособлены под оборудование устройствами комплексной системы автоматического управления движением поезда.
Оборудование вагонов расчитано на работу при номинальном напряжении в контактной сети 750 В постоянного тока, изменение температуры окружающего воздуха от -40 до +40 С.
Вагон модели 81-717.5М имеет кабину управления и используется в качестве головного вагона состава.
На вагоне модели 81-714.5 кабина машиниста отсутствует. Вагон используется в качестве промежуточного. Для обеспечения маневровых передвижений на вагоне установлены в специальных шкафах электрическое и пневматическое оборудование, а также место для подключения съемного пульта управления.
При формировании составов (минимальное число вагонов 3, максимальное восемь) вагоны модели 81-717.5 должны рапсолагаться по концам состава. Все вагоны приспособлены для их эксплуатации по системе многих единиц.
Вагоны расчитаны для эксплуатации в условиях:
минимальный радиус кривой на главных путях 200 м; минимальный радиус кривой на деповских путях 60 м; максимальный уклон пути 40%; ширина колеи 1520 мм;
питание электроэнергией от третьего контактного рельса постоянным током с номинальным напряжением на токоприемнике 750 В (с нижним токосъемником);
при наличии на деповских путях S-образной кривой с минимальным радиусом 60 м. и сопрягаемым с ним радиусом менее 100 м для свободного прохода поезда эти кривые должны соединяться прямым участком длиной не менее 15 м;
в исключительных случая по согласованию с заводом-изготовителем может быть допущена работа на уклонах свыше 40% но не более 60% с ограничениями по длине перегона и режиму движения (перегон Невский пр. - Горьковская);
наличие путевых устройств системы автоматического регулирования скорости. при отсутствии таковых вагоны могут эксплуатироваться с отключенной поездной аппаратурой АРС с обслуживанием их в "два лица".

Основные технические данные вагонов:
1)Масса тары вагона, кг. - 34 000 (33 000) - 81-717.5(81-714.5).
2)Масса сидячих и стоящих пассажиров при плотности размещения стоящих пассажиров, равной 10 чел. на 1 м^2 свободной площади пола и занятости всех мест для сидения, кг - 21 560 (23 100).
3)Конструкционная скорость, км/ч - 90.
4)Среднее ускорение вагона на горизонтальном участке пути, м/с^2 - 1.2
5)Длина расчетного тормозного пути, м ,при экстренном пневматическом торможении состава, со скоростью начала торможения 90 км/ч - 298.
6)Число мест для сидения - 40 (44).
7)Общая вместимость вагона при плотности размещения стоящих пассажиров 10 чел. на 1 м^2 свободной площади пола и занятости мест для сидения, чел. - 308 (330).
8)Длина вагона по осям сцепления головок автосцепки, мм - 19210
9)Высота порожнего вагона от УГР, мм - 3700
10)Мощность тяговых двигателей, кВт - 4х114...

Нумерация:
81-717 ММЗ:
9050-9349, 0001-0086, 0094-0128, 0130-0153.

81-714 ММЗ:
9350-9999, 0401-0496

81-717.5 ММЗ:
0129, 0154-0249, 0252-0332.

81-714.5 ММЗ:
0497-0699, 0703-0879.

81-717 Вагонмаш:
8400-8867, 8869-8874.

81-714 Вагонмаш:
7202-8142.

81-717.5 Вагонмаш:
8868, 8875-8921, 8923-8928, 8930-8999, 10000-10035, 10038-10094, 10097-10211.....

81-714.5 Вагонмаш:
8143-8276, 8278-8399, 11000-11026, 11029-11155, 11158-11253, 11256-11341, 11343.....


В качестве иллюстраций приведу недавно переданные вагоны 81-717 / 81-714 из ТЧ-6 в ТЧ-5 заснятые сегодня:
1)8781-8782
2)8681-8682

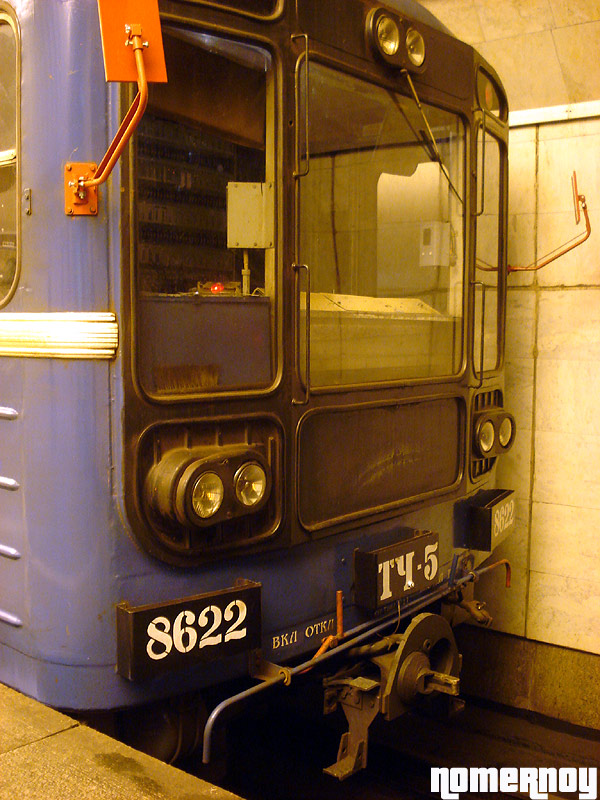

3)8622-8623

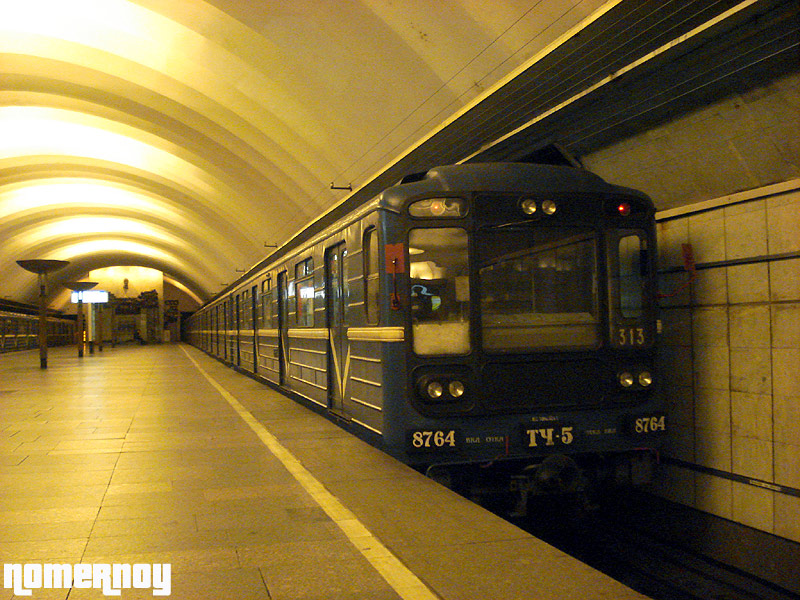

4)8764-8765
Вложения

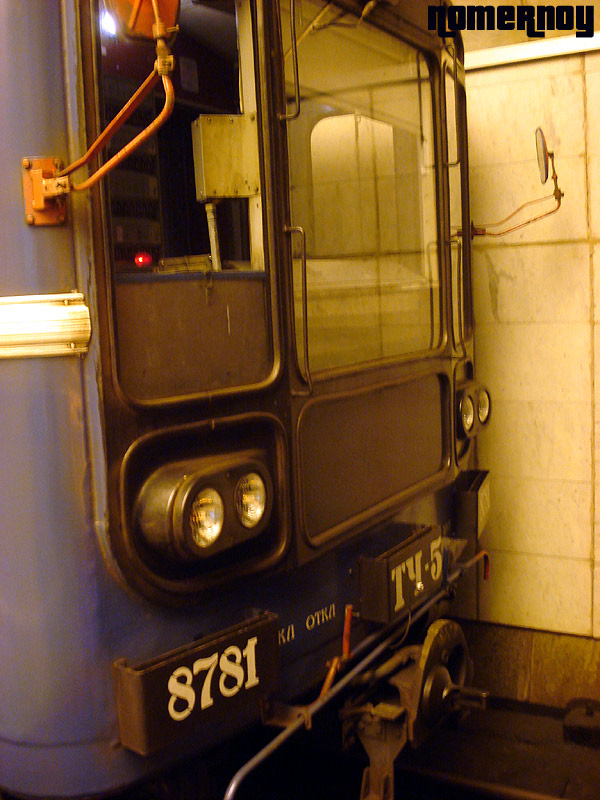

8781
8781
8782_вид на Пролетарскую
8681
8622
8764
Аватара пользователя
Nomernoy
Профессионал
Профессионал

Сообщения: 4937
Зарегистрирован: 10 окт 2005, 16:25
Откуда: Санкт-Петербург
id ВКонтакте: 0
Станция метро: Технологический Институт-1
Пункты репутации: 719
Добавить пункт репутацииВычесть пункт репутации

Re: 81-717.5 / 81-714.5

Сообщение Big Ben Wallace » 19 сен 2007, 21:29

:good: Огромное Вам спасибо,Номерной!!

P.S Тем более это моя любимая модель :)Теперь благодаря вам буду знать о ней всё! Спасибо ещё раз!
8) YO,Man!! How are you??
Аватара пользователя
Big Ben Wallace


Сообщения: 372
Зарегистрирован: 24 мар 2007, 15:37
Откуда: Санкт-Петербург
id ВКонтакте: 323529
last_fm: Big Ben
Пункты репутации: 3
Добавить пункт репутацииВычесть пункт репутации

Сообщение kot » 19 сен 2007, 21:45

Всё замечательно, Но почему я всю жизнь считал, что напряжение НА КОНТАКТНОМ РЕЛЬСЕ =825? Или одно другому не мешает?
Если не знаешь, что делать - не делай ничего.
Аватара пользователя
kot
Профессионал
Профессионал

Сообщения: 7473
Зарегистрирован: 21 июл 2007, 17:39
Откуда: издалека
id ВКонтакте: 0
Станция метро: Парк Победы
Пункты репутации: 650
Добавить пункт репутацииВычесть пункт репутации

Re: 81-717.5 / 81-714.5

Сообщение miha » 19 сен 2007, 21:50

От 650 до 850 В
Аватара пользователя
miha
Профессионал
Профессионал

Сообщения: 305
Зарегистрирован: 19 июн 2006, 19:45
id ВКонтакте: 0
Станция метро: Проспект Просвещения
Пункты репутации: 26
Добавить пункт репутацииВычесть пункт репутации

Re: 81-717.5 / 81-714.5

Сообщение ГрафЪ » 19 сен 2007, 21:52

Ну и я добавлю немного.... 8)
Вложения
НаШи ПоЕзДа СаМыЕ ПоЕзДаТыЕ ПоЕзДа В МиРе!
Аватара пользователя
ГрафЪ


Сообщения: 2495
Зарегистрирован: 24 мар 2006, 20:43
Откуда: Санкт-Петербург
Пункты репутации: 3
Добавить пункт репутацииВычесть пункт репутации

Re: 81-717.5 / 81-714.5

Сообщение Big Ben Wallace » 19 сен 2007, 22:09

Ну и тебе спасибо! Порадовали! :D
8) YO,Man!! How are you??
Аватара пользователя
Big Ben Wallace


Сообщения: 372
Зарегистрирован: 24 мар 2007, 15:37
Откуда: Санкт-Петербург
id ВКонтакте: 323529
last_fm: Big Ben
Пункты репутации: 3
Добавить пункт репутацииВычесть пункт репутации

Re: 81-717.5 / 81-714.5

Сообщение Iona » 19 сен 2007, 23:01

Nomernoy @ 19.9.2007, 22:25 писал(а):минимальное число вагонов 3
А Ереван? :wink:

Приложу ещё парочку своих фото. Правда, на харьковской плохо сфокусировался, но вагон узнать можно :)
Вложения

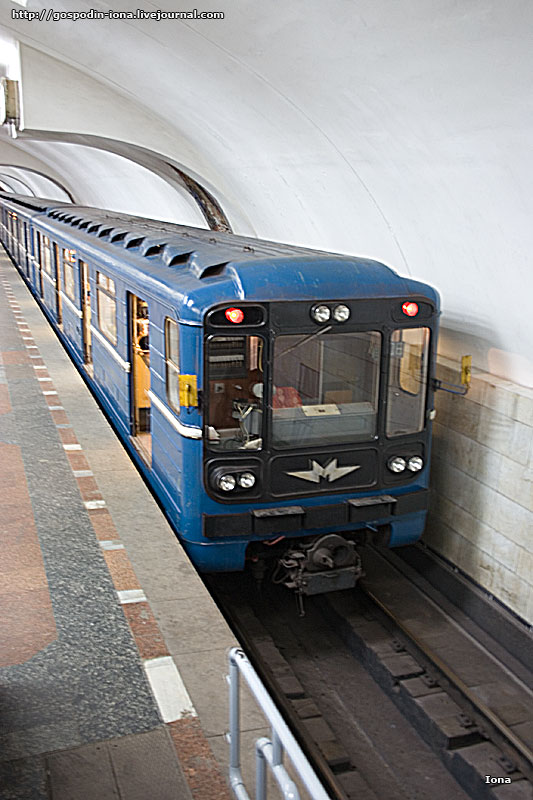

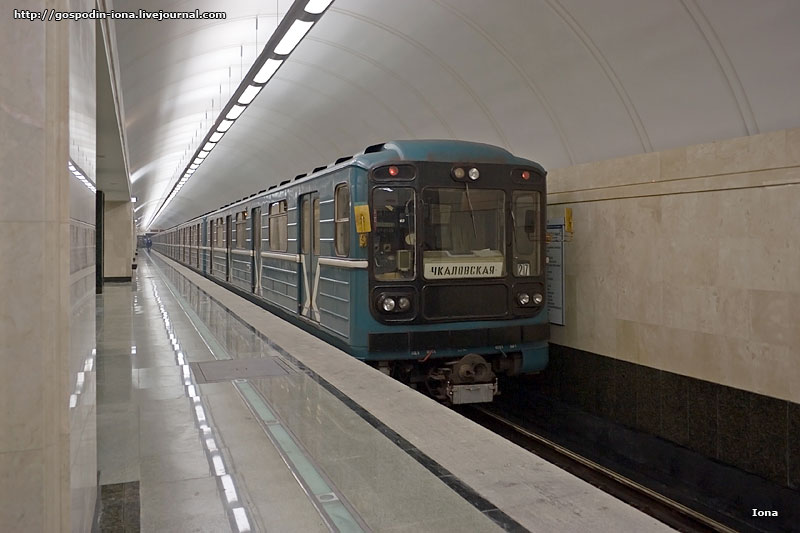

81-717.5 производства завода имени Егорова, Москва

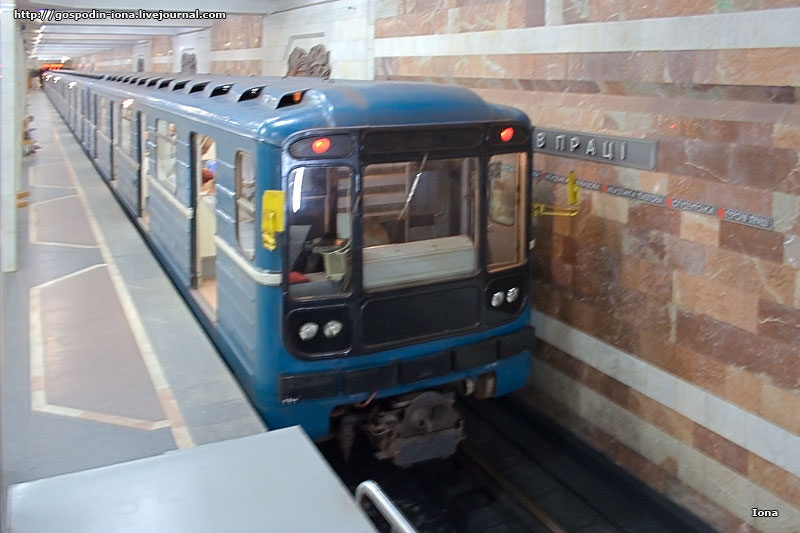

81-717.5 производства ММЗ, Харьков
Если вы проехали от одной станции метро до другой без каких-либо происшествий – значит, 1075 работников Самарского метрополитена хорошо сделали свою работу.
Аватара пользователя
Iona


Сообщения: 736
Зарегистрирован: 19 июн 2006, 17:08
Откуда: багетная мастерская
id ВКонтакте: 0
Станция метро: Удельная
Пункты репутации: 33
Добавить пункт репутацииВычесть пункт репутации

Сообщение Nomernoy » 19 сен 2007, 23:06

Спасибо Миш, а насчет Еревана знаю - :-) это уже извращение + лампы накаливания...бррр

P.S.Было бы неплохо еще и номера бортовые указать...
Аватара пользователя
Nomernoy
Профессионал
Профессионал

Сообщения: 4937
Зарегистрирован: 10 окт 2005, 16:25
Откуда: Санкт-Петербург
id ВКонтакте: 0
Станция метро: Технологический Институт-1
Пункты репутации: 719
Добавить пункт репутацииВычесть пункт репутации

Re: 81-717 (81-714)/81-717.5 (81-714.5)

Сообщение Big Ben Wallace » 19 сен 2007, 23:16

Дааа! Всё-таки "морды" Петербургских вагонов смотрятся куда лучше!На мой взгляд Питерские красивее... 8)
8) YO,Man!! How are you??
Аватара пользователя
Big Ben Wallace


Сообщения: 372
Зарегистрирован: 24 мар 2007, 15:37
Откуда: Санкт-Петербург
id ВКонтакте: 323529
last_fm: Big Ben
Пункты репутации: 3
Добавить пункт репутацииВычесть пункт репутации

Re: 81-717 (81-714)/81-717.5 (81-714.5)

Сообщение Iona » 20 сен 2007, 00:23

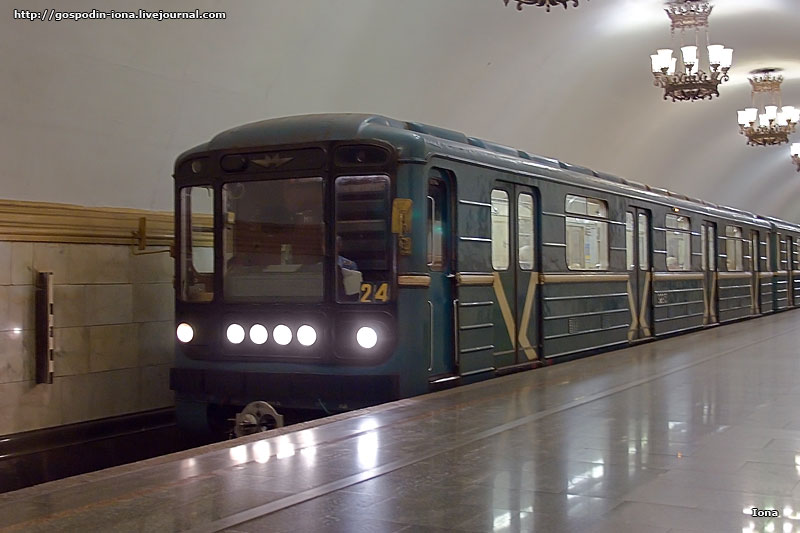

Ну коль скоро тема теперь ещё и про 717 без точки, добавлю ещё пару фото, опять Москва и Харьков. Номер харьковского не знаю, номер московского, кажется, 9223.
Вложения
Если вы проехали от одной станции метро до другой без каких-либо происшествий – значит, 1075 работников Самарского метрополитена хорошо сделали свою работу.
Аватара пользователя
Iona


Сообщения: 736
Зарегистрирован: 19 июн 2006, 17:08
Откуда: багетная мастерская
id ВКонтакте: 0
Станция метро: Удельная
Пункты репутации: 33
Добавить пункт репутацииВычесть пункт репутации

Сообщение Gaika » 20 сен 2007, 00:55

товарищи, благодарна всем, но в особенности конечно Номерному=) вот это энтузиазм у человека....
ЗАПРЕЩАЕТСЯ разведение огня и свалка мусора в радиусе 25 м
Аватара пользователя
Gaika
девушка-метрофанат
девушка-метрофанат

Сообщения: 371
Зарегистрирован: 23 апр 2007, 15:02
Откуда: (V) Ленинский пр.
Пункты репутации: 11
Добавить пункт репутацииВычесть пункт репутации

Re: 81-717 (81-714)/81-717.5 (81-714.5)

Сообщение мЕтрофанушка » 20 сен 2007, 16:23

А что же ходит в Днепропетровске, Номерной?
Аватара пользователя
мЕтрофанушка


Сообщения: 1779
Зарегистрирован: 16 мар 2005, 15:33
Откуда: Санкт-Петербург
id ВКонтакте: 0
Станция метро: Маяковская
Пункты репутации: 63
Добавить пункт репутацииВычесть пункт репутации

Сообщение Nomernoy » 20 сен 2007, 16:53

81-717.5М / 81-714.5М
Аватара пользователя
Nomernoy
Профессионал
Профессионал

Сообщения: 4937
Зарегистрирован: 10 окт 2005, 16:25
Откуда: Санкт-Петербург
id ВКонтакте: 0
Станция метро: Технологический Институт-1
Пункты репутации: 719
Добавить пункт репутацииВычесть пункт репутации

Re: 81-717 (81-714)/81-717.5 (81-714.5)

Сообщение andzis » 20 сен 2007, 19:27

Вот еще несколько фоток
Вложения

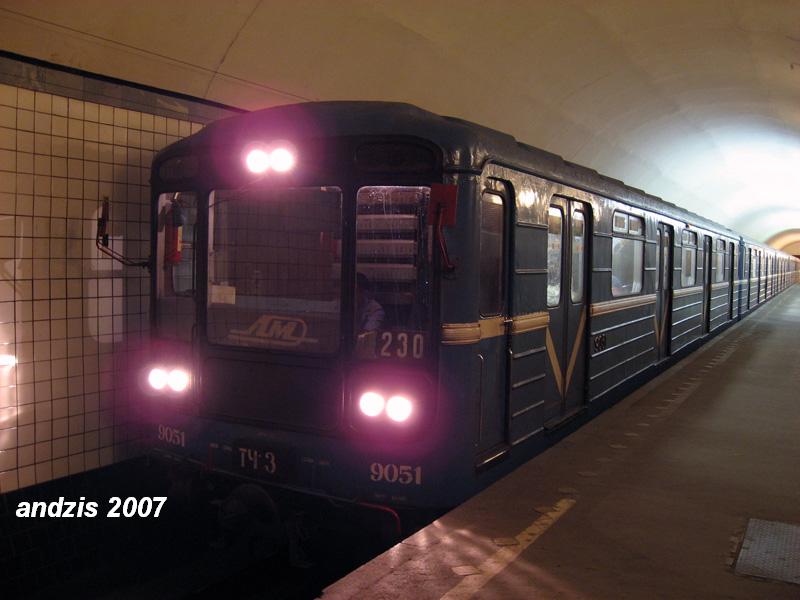

Последняя класическая морда на Вагонмаше

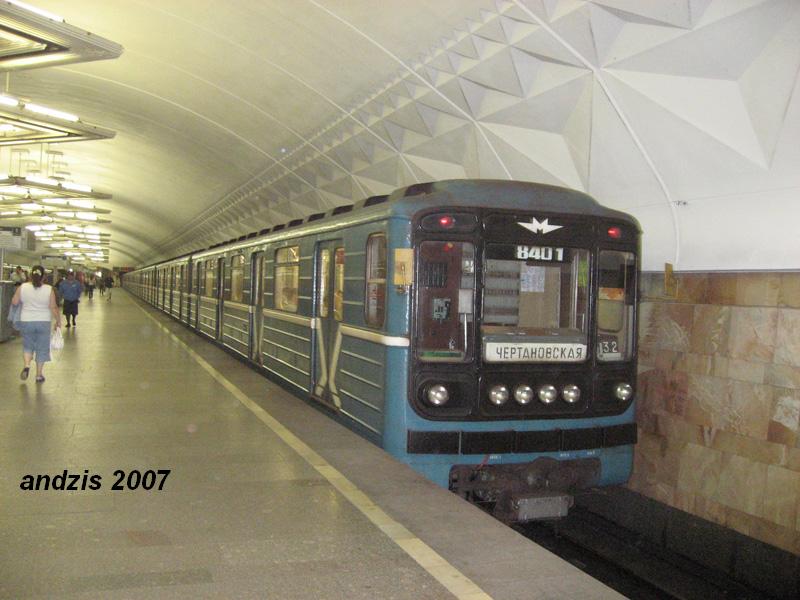

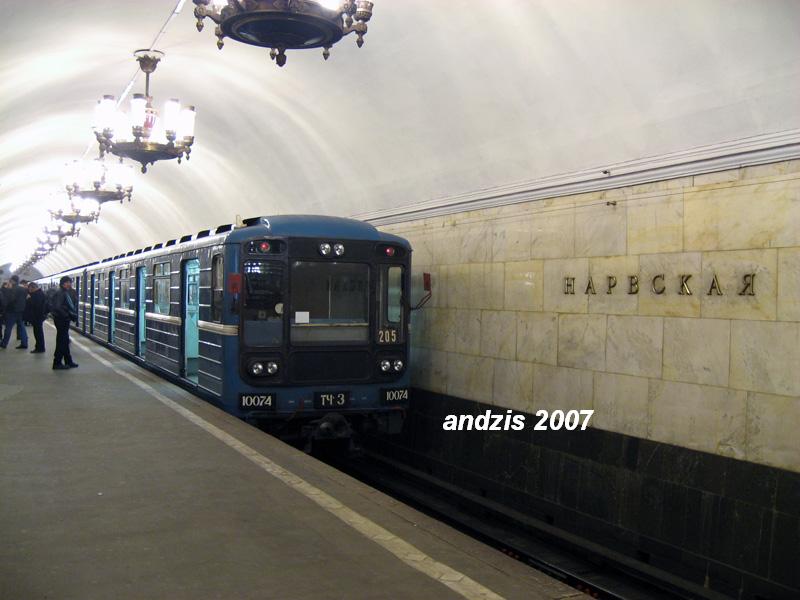

первая шестиглазая морда на Вагонмаше
Вторая Вагонмашевская голова после КР
первый Вагонмашевский промежуток
Аватара пользователя
andzis


Сообщения: 1427
Зарегистрирован: 23 авг 2004, 00:36
Откуда: Москва
id ВКонтакте: 0
Станция метро: Ладожская
Пункты репутации: 41
Добавить пункт репутацииВычесть пункт репутации

Сообщение Nomernoy » 20 сен 2007, 19:54

За 10323 огромное спасибо!! Если кто помнит, я давненько выкладывал фотки с вагонмаша, где эти вагоны стояли полуготовые...приятно посмотреть
Аватара пользователя
Nomernoy
Профессионал
Профессионал

Сообщения: 4937
Зарегистрирован: 10 окт 2005, 16:25
Откуда: Санкт-Петербург
id ВКонтакте: 0
Станция метро: Технологический Институт-1
Пункты репутации: 719
Добавить пункт репутацииВычесть пункт репутации
